9.6.2 Регулировка света фар

9.6.1. Регулировка света фар

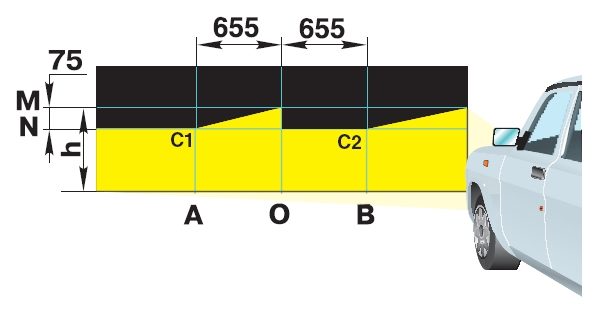

Разметка экрана для регулировки фар Рис. 9.10. Разметка экрана для регулировки фар

Вам потребуется отвертка.
1. Разметьте экран, как показано на рис. 9.10. При этом линию центров фар M наносите на экране на расстоянии h, равном высоте расположения центров фар над уровнем пола. Расстояние h необходимо измерять на снаряженном, но ненагруженном автомобиле.
2. Проверьте и при необходимости доведите до нормы давление в шинах.
3. Установите автомобиль на горизонтальную площадку перпендикулярно экрану на расстоянии 5 м. При этом продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.
4. Установите рукоятку корректора фар, расположенную на панели приборов, в положении "0".
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Отрегулируйте винтами 1 (в вертикальной плоскости) и 2 ( в горизонтальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рис. 9.10.

        ПРИМЕЧАНИЕ Винт 1 приводится во вращение угловой шестеренчатой передачей. Ведущую шестерню передачи вращайте отверткой. Показана левая фара, регулировочные винты правой фары расположены симметрично.

8. Фары считаются отрегулированными тогда, когда верхние границы левых частей световых пятен совпадают с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.
