Автомобиль ГАЗ 31105 (Волга)



Все автомобили  »  ГАЗ 31105 (Волга) .

9.7.4 Замена выключателя аварийной сигнализации

9.7.3. Замена выключателя аварийной сигнализации

1. Для проверки выключателя аварийной сигнализации снимите панель 1 передней пепельницы (см. "Снятие и установка панели приборов"), отсоедините колодку 3 и выньте выключатель 2 из панели, сжав пластмассовые зажимы.

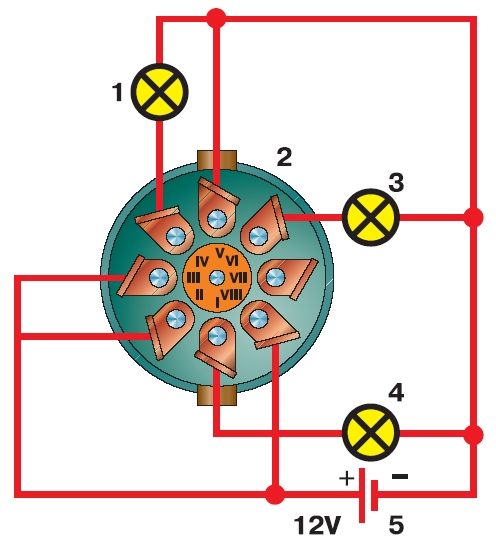

Схема проверки выключателя аварийной сигнализации Рис. 9.12. Схема проверки выключателя аварийной сигнализации: 1, 3, 4 – контрольные лампы; 2 – выключатель аварийной сигнализации; 5 – аккумуляторная батарея

2. Подсоедините контрольные лампы в соответствии со схемой на рис. 9.12. Включите выключатель, нажав кнопку. При этом должна гореть лампа подсветки выключателя в кнопке и лампы 1 и 4. Выключите выключатель, при этом должны погаснуть лампа в кнопке и лампа 4, а лампы 1 и 3 должны гореть. Если хотя бы одна из ламп не горит в соответствующем положении выключателя, значит выключатель неисправен и его нужно заменить.
3. Устанавливайте выключатель в обратном порядке.
