10.19.3 Подготовка и антикоррозионная обработка скрытых полостей

10.19.2. Подготовка и антикоррозионная обработка скрытых полостей

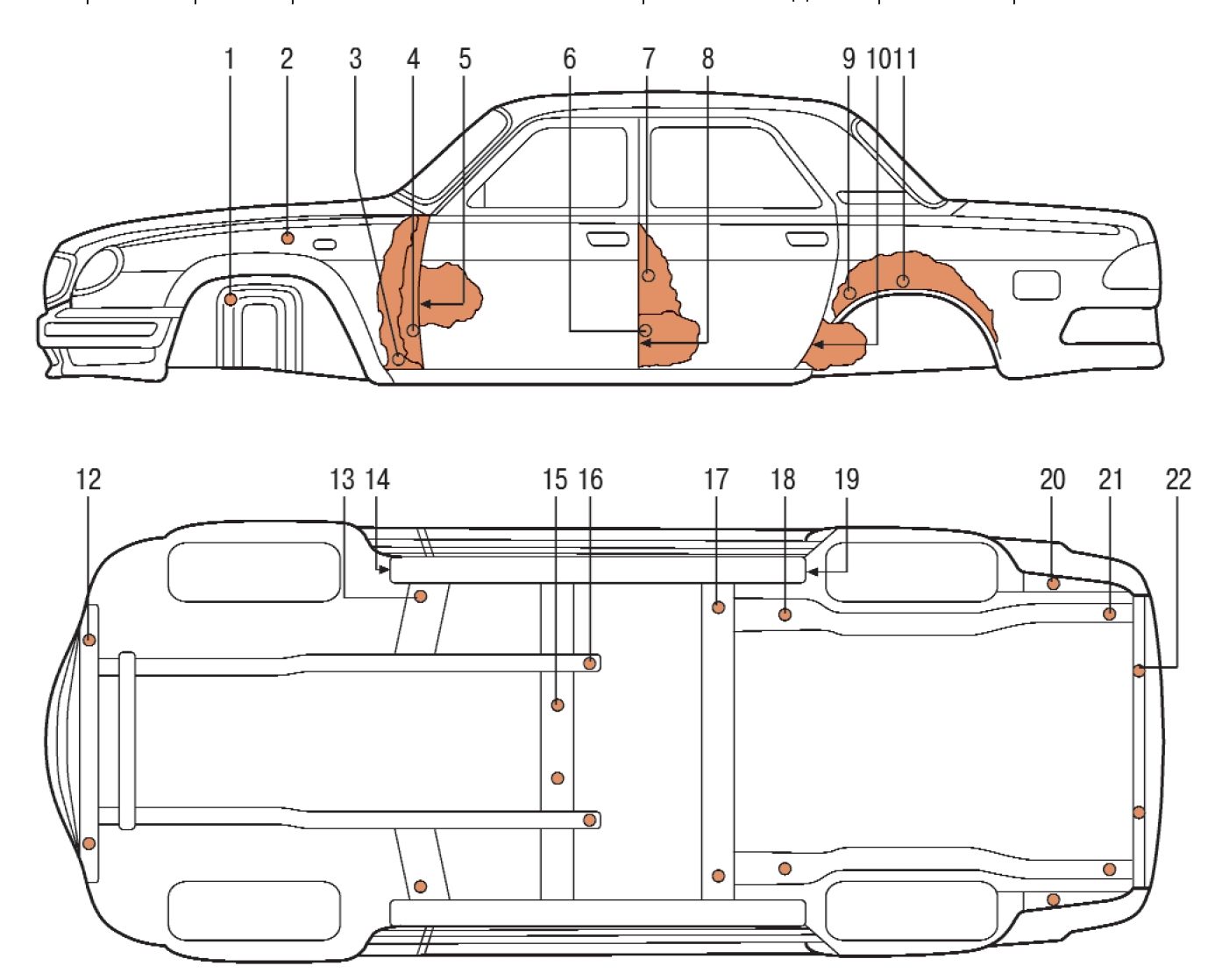

Рис. 10.3. Скрытые полости кузова (расположены симметрично относительно продольной оси автомобиля): 1 – полости усилителей передних брызговиков; 2 – место контакта передних крыльев с брызговиками; 3 – карман между брызговиком и передней стойкой; 4 и 7 – зона дверных петель; 5 – полости передних стоек; 6 – полости центральных стоек; 8 – полости передних дверей; 9 – полости задних стоек; 10 – полости задних дверей; 11 – поверхности между полом, арками колес и крыльями; 12 – полость усилителей переднего буфера; 13 – полости раскосов пола; 14 и 19 – полости порогов; 15 и 17 – полости средних поперечин; 16 – полости подмоторных лонжеронов; 18, 21 и 22 – полости задних лонжеронов; 20 – боковая полость заднего пола

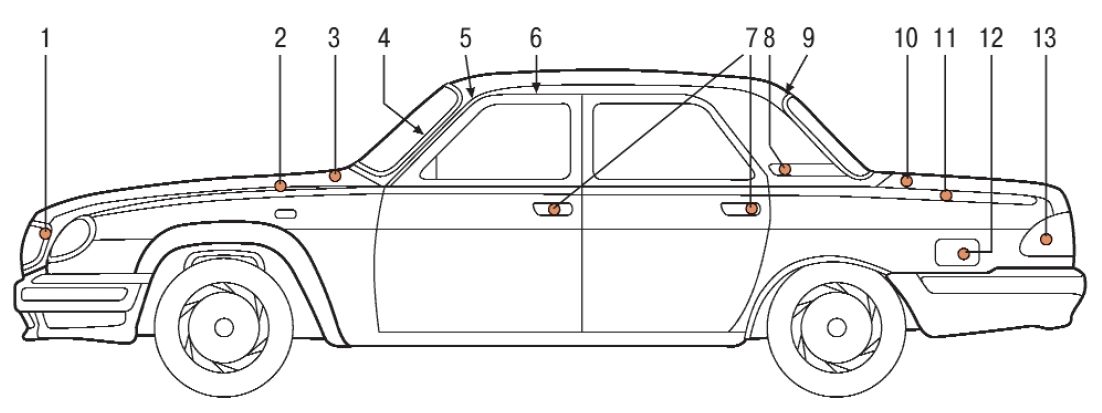

Рис. 10.4. Точки нанесения антикоррозионной защиты навесных деталей автомобиля: 1 – места крепления передней панели мотоотсека; 2 – полости капота по периметру; 3 – ниша стеклоочистителя; 4 – проем ветрового окна; 5 – желоба крыши; 6 – окантовки окон дверей; 7 – ниши наружных ручек дверей; 8 – ниша вытяжной вентиляции; 9 – проем окна задка; 10 – полости крышки багажника по периметру; 11 – водосток багажника; 12 – проем люка горловины бензобака по периметру; 13 – проемы задних фонарей
